Установка по переработке газового конденсата (нефти)

Установка по переработке газового конденсата включает в себя следующие блоки:
Блок подготовки сырья;
Блок гидроочистки фр. НК-360 °С (см. технология гидроочистки);
Блок ректификации продуктов гидроочистки на фракции для дальнейшей переработки;
Блок каталитического риформинга (см. технология каталитического риформинга и техническое описание);
Блок ректификации риформата;
Блок гидроизомеризации легкого бензина (см. Гидроизомеризация);
Блок ректификации гидроизомеризата;
Узел компаундирования товарных продуктов.



Сырье: Газовый конденсат с содержанием серы не более 400 ppm

Основная продукция установки:

товарные бензины Технический регламент, класс 5.
Возможные другие варианты выпуска бензинов: Нормаль-80 по ГОСТ Р 51105-97, Регуляр Евро-92 и Премиум Евро-95 по ГОСТ Р 51866-2002, (соответствует нормам Евро-3) и Супер Евро-98 по ГОСТ Р 51313-99. Установка рассчитана на максимальный выпуск бензина класса 5 (ЕВРО-5) по Техническому регламенту;
дизельное топливо Технический регламент, класс 5. По ГОСТ Р 52368-2005 (Евро-4);
мазут.

*Технический регламент "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту"



Требования к качеству современных высокооктановых автобензинов, выпускаемых по спецификации Евро-3 и выше ограничивают содержание в них бензола величиной не более 1,0 % об.

Для достижения данного показателя по содержанию бензола в технологии используется процесс гидроизомеризации. В процессе происходит фактически полное превращении бензола, причем преимущественно в МЦП (метилциклопентан). Наряду с этим происходит также изомеризация части парафинов сырья в высокооктановые изомеры, что приводит к повышению октанового числа получаемого в процессе продукта .

В данной технологии на блоке гидроизомеризации использовано сырьё, состоящее из смеси фракции нк-85 °С гидрогенизата и фракции НК-85 °С риформата. На этом сырье получается гидроизомеризат с октановым числом по ииследовательскому методу ОЧИ не менее 79 (76 ОЧМ).

Для выпуска товарного бензина по ТР класс 5 (ЕВРО-5), рекомендуются рецептура 60 % мас. тяжелого риформата и 40 % мас. гидроизомеризата, что соответствует балансовому выпуску продуктов на установке и МТБЭ в концентрации до 15 % об.

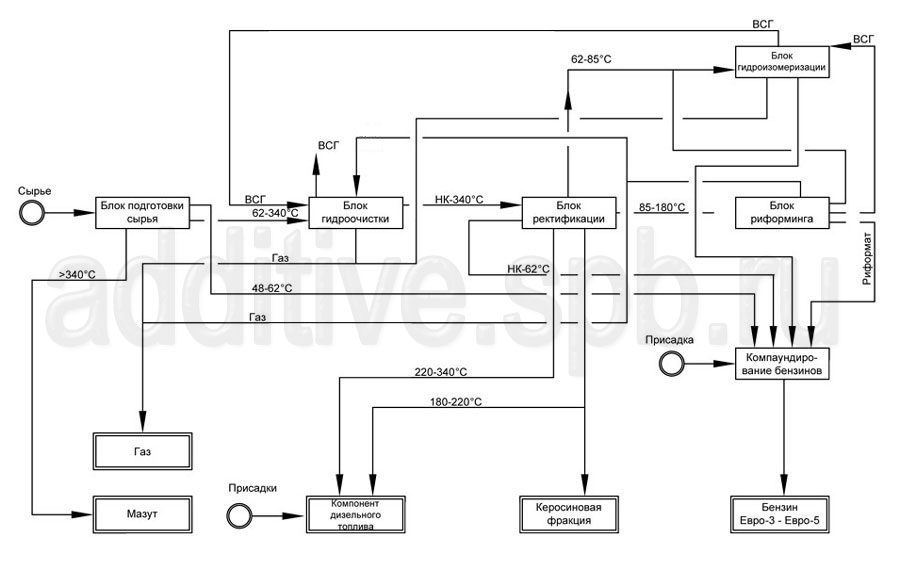

Рис.1. Схема НПЗ по переработке газового конденсата (содержание серы не более 400 ppm) с выпуском товарных продуктов в соответствии с стандартами ЕВРО-5 (класс 5 по Техрегламенту)

Схема НПЗ по переработке газового конденсата (содержание серы не более 400 ppm) с выпуском товарных продуктов в соответствии с стандартами ЕВРО-5 (класс 5 по Техрегламенту)



Для производства моторных топлив ЕВРО-5 (класс 5 по Техрегламенту) из нефти установка включает в себя следующие блоки (процессы):

  • ЭЛОУ АВТ - установка атмосферно-вакуумной перегонки и ЭЛОУ
  • ГО БФ - установка гидроочистки бензиновой фракции
  • Риформинг-установка каталитического риформинга
  • ГО + ГДп ДФ - установка гидроочистки и гидродепарафинизации дизельной фракции
  • УК ДТ - установка компаундирования дизельного топлива
  • УК АБ - установка компаундирования автобезнинов
  • Из + ГИ - установка изомеризации и гидроизомеризации
  • МЭА очистка - установка моноэтаноламинной очистки водородсодержащего газа
  • Клаус - установка выделения элементарной серы процессом Клаус
  • Битумная установка - установка производства битума окислением гудрона
  • ВСГ - контур водородсодержащего газа
  • Гидрокрекинг - установка гидрокрекинга вакуумногогазойля

Конкретный состав НПЗ проектируется с учетом качества исходного сырья и Технического задания Заказчика.

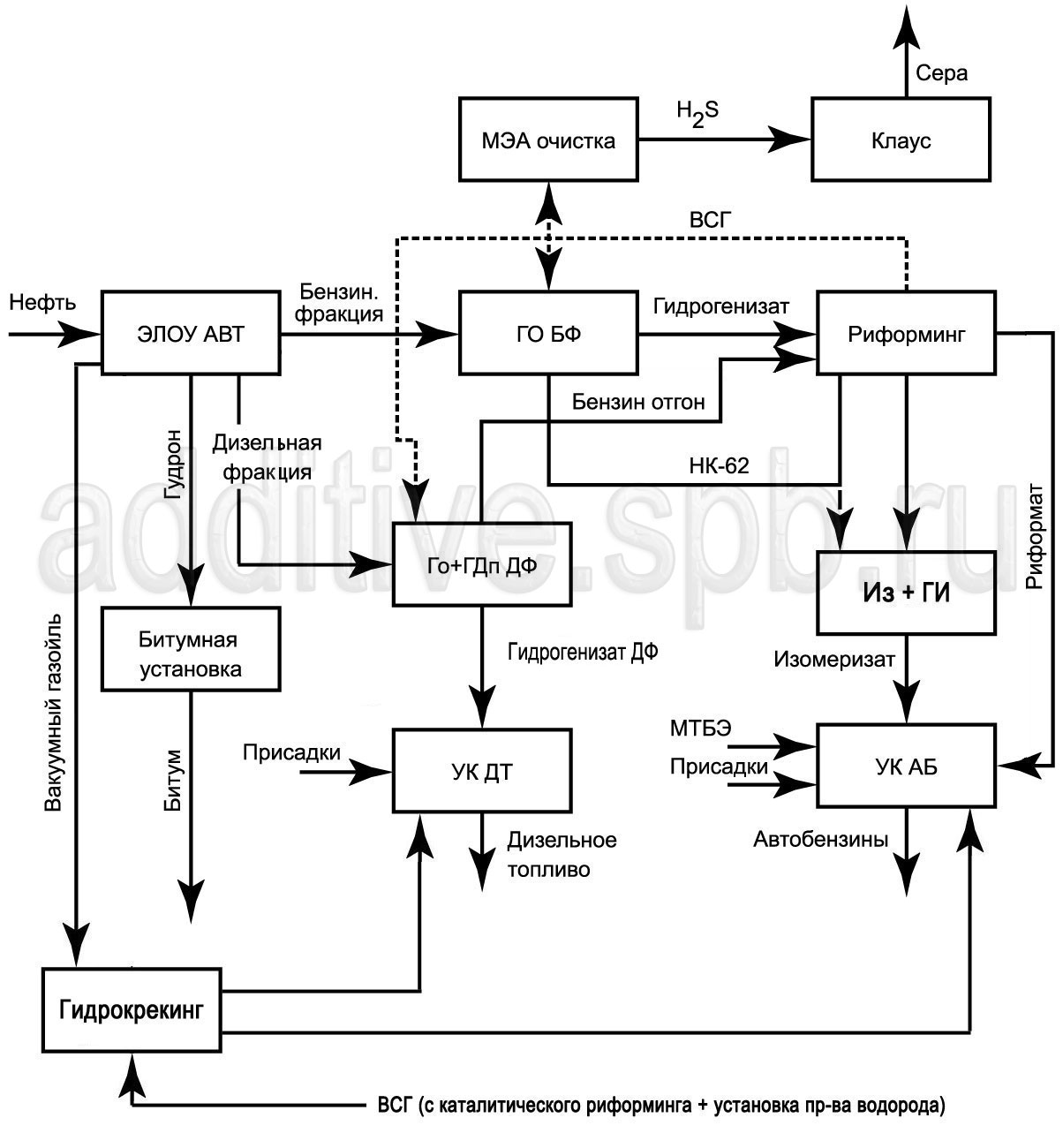

Рис.2. Схема НПЗ по глубокой переработке нефти с выпуском товарных продуктов в соответствии с стандартами ЕВРО-5 (класс 5 по Техрегламенту)

Схема НПЗ по глубокой переработке нефти  с выпуском товарных продуктов в соответствии с стандартами ЕВРО-5 (класс 5 по Техрегламенту)
