СМЕСИТЕЛЬ-ГОМОГЕНИЗАТОР ДЛЯ ГИДРОДИНАМИЧЕСКОЙ ОБРАБОТКИ ТОПЛИВ

Назначение. Область применения.

Смеситель-гомогенизатор типа ВКИ предназначен для смешения и измельчения различных твердых порошкообразных материалов в жидкой среде с целью получения ультрадисперсных паст, суспензий, гелей, а также для гидродинамической обработки топлив (гомогенизации) и получения эмульсий с размерами капель до 5 мкм.
Смеситель позволяет получить однородную структуру топлива, исключающую мазутные сгустки и водяные пробки (линзовые включения), а также позволяет утилизировать жидкие отходы, в том числе замазученные воды, нефтеостатки и крекинг-остатки. (Подробнее см. Повышение эффективности сжигания мазута, улучшение экологических характеристик продуктов сгорания и утилизация загрязненных вод и жидких отходов, Исследование эффективности гидродинамической обработки мазута и приготовления водотопливных эмульсий на установке ВКИ и Утилизация подтоварных вод мазутных котельных).

Описание. Принцип действия.

Смеситель работает следующим образом: обрабатываемая среда через входной штуцер поступает в рабочую камеру смесителя и перемещается лопатками крыльчатки через прорези колец ротора и стато-ра в узкий кольцевой зазор между ними, где подвергается интенсивной обработке. Одновременно, за счет вращения крыльчатки и колец ротора, смеситель работает как центробежный насос, разряжение на входе и напор на выходе которого зависит от числа оборотов.

Технические характеристики установок ВКИ

 Марка установки

 Производительность, м3

 Мощность двигателя,кВт

 Масса, кг

 Диаметр отверстия, мм

 Габариты (длина, ширина,
высота) , мм

 вход

 выход



ВКИ-0А



0,1



0.75



30



9



8



520x220x420



ВКИ-1В



0,3



1.0



50



10



8



500x220x440



ВКИ-2В



3.0



4.0



75



40



30



750x280x330



ВКИ-3Б



8.0



15.0



225



80



38



900x500x455



ВКИ-4Б



10.0



18.5



250



80



38



1000x600x475



ВКИ-4М



20.0



37.0



370



100



67.5



1165x600x525

Производительность установок зависит от вязкости. Производительность, указанная в таблице соответствует вязкости  мазута М-100 при 60 °С.
Масса и габариты установки указаны с электродвигателем обычного исполнения.
Установки ВКИ предназначены для гомогенизации и эмульгирования, приготовления топливных смесей, а также измельчения различных  порошковых материалов в жидкой среде («мокрый помол») с целью получения паст, суспензий, гелей.
Установки ВКИ работают как центробежные насосы, для которых создаваемый  напор зависит от вязкости и производительности.
Максимально допустимый размер частиц твердой фазы 1- 5 мм в зависимости от марки установки.
Не допускается попадание в оборудование металлических предметов.
Изготовитель дает гарантию на оборудование в течение 12 месяцев со дня ввода в эксплуатацию при соблюдении требований по применению, транспортировке и хранению (при наработке, не превышающей 4000 часов).

Конструкция.

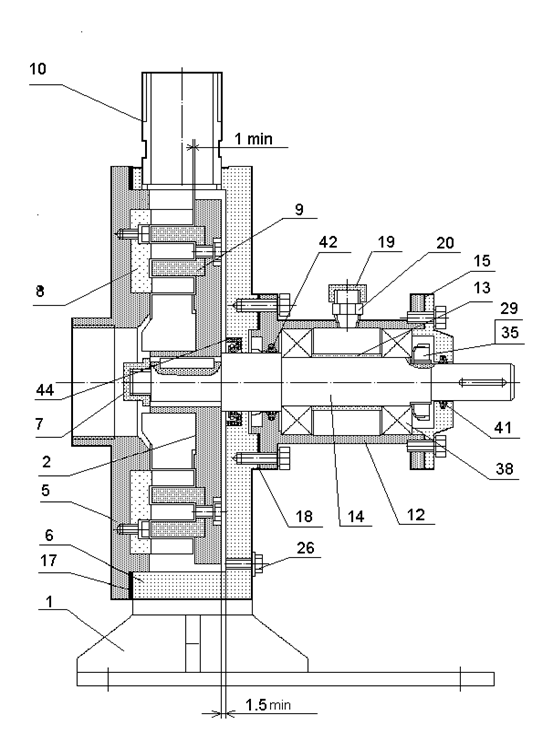

Конструкция СМЕСИТЕЛЬ-ГОМОГЕНИЗАТОР ВКИ-3Б

Размещение и монтаж.

Размещение смесителя на установке должно обеспечивать удобный доступ к нему для монтажа трубопроводов и наблюдения за работой.
Смеситель может быть установлен в любом положении с учетом минимальных изгибов и длины входных и выходных трубопроводов технологической линии. Размещение смесителя должно обеспечивать гарантированное заполнение рабочей камеры и трубопроводов рабочей смесью. Смеситель следует монтировать на жестком основании, исключающем вибрацию. При монтаже смесителя и приводного механизма (электродвигателя) должны быть соблюдены нормальные условия работы выбранной передачи.
Соединение смесителя с технологической линией осуществляется гибкими шлангами или жесткими трубопроводами соответствующего се-чения. Трубопроводы должны быть, по возможности, короткими и иметь минимальное количество изгибов. Материал трубопроводов должен быть стойким к длительному воздействию рабочей смеси; места соединения трубопроводов к штуцерам должны быть загерметизированы любым способом (хомуты, прокладки и т.п.).
При использовании жестких трубопроводов не допускаются осевые и радиальные нагрузки на входной и выходной патрубки смесителя. При монтаже технологической линии и во время работы должна быть исключена возможность попадания посторонних предметов (окалина, элементы крепежа и т.п.) в рабочую зону.

Меры безопасности и особые условия работы.

При эксплуатации смесителя, во избежание перегрева и заклинивания рабочих органов, не допускается длительная работа без заполнения рабочей средой. Вращающиеся части смесителя и привода должны быть надежно ограждены. Запрещается устранять неисправности и производить ремонт смесителя в рабочем состоянии.

Отзывы о работе смесителя.



Все вопросы, связанные с разработкой, изготовлением и эксплуатацией описанных аппаратов, следует адресовать в Санкт-Петербург, тел. 8-964-320-22-00
